风驰电掣芯视界! 聚积科技推出新一代支持高核心频率旗舰LED驱动芯片: MBI5762、MBI5780

LED显示屏不断扩张应用疆界,于XR/VP影视领域开创无法被其他显示器取代的利基应用;而在超微小点间范畴,mini-/micro-LED显示屏持续瞄准室内高阶显示应用,包含家庭剧院、安防…等,都为产业带来成长动能。这也呼应市场研究机构LEDinside 2023年的报告1指出,LED显示屏市值持续成长,到2026年可以达到近130亿美金,年均复合成长率为14%。

注1: LEDinside 全球 LED 显示屏市场展望与价格成本分析报告

XR/VP应用多机拍摄与慢动作拍摄需求 | 支持高帧率240FPS LED显示屏
为了降低拍摄成本以及增加拍摄的弹性,多机位拍摄需求越来越多,过去使用支持60FPS的显示屏仅能让两台摄影机同时拍摄,但当LED显示屏可支持高帧率240FPS时,表示可以让四台摄影机同时进行拍摄,对于收视观众为全球性的节目,不同机位拍摄到的渲染画面将投放相对应国家的广告,提供一个方便快速的制作方式。另外慢动作拍摄则是将每秒拍摄到的240帧画面分成4秒播放,大幅减低了演员在表演时的困难度,也提升了慢动作画面的流畅度。





超微小点间距mini-/micro-LED显示屏迈向8K分辨率 | 高扫架构LED显示屏精简组件数;驱动芯片使用QFN封装降低返修困难
随着使用者对于显示器画面效果要求越来越高,超微小点间距mini-/micro-LED显示屏分辨率不断提升,国际大厂LG在ISE 2023已展出micro-LED 8K显示器,表示分辨率提升势在必行,并在间距微缩的趋势下LED显示屏尺寸也变小,更接近商用领域。


面对间距微缩、分辨率提升带来的像素增加需求,高扫架构的LED显示屏在同样使用48通道驱动芯片的条件,90行扫设计相较32行扫设计可以降低近65%的驱动芯片使用数。另外驱动芯片所使用的封装型态也是值得关注的焦点,因为这些模块都非常昂贵,而QFN封装的驱动芯片较BGA封装的驱动芯片容易返修,降低整体成本压力。

LED显示屏驱动芯片迎接千兆频率挑战 | 低频仿真高频以降功耗
为支持高帧率或高扫架构的LED显示屏,且显示效果要维持16-bit灰阶/7,680Hz刷新率,关键在于驱动芯片的核心频率。聚积科技的驱动芯片以「核心运算力提升」与「算法优化」两大面向为产品进行升级,因此驱动芯片可仿真8倍核心频率,使30MHz时钟频率(GCLK)仿真为240MHz时钟频率,降低核心负荷进而减少驱动芯片核心功耗,并达到高规格的显示规格。





聚积科技新一代共阴LED驱动芯片
聚积科技在2023年投入大量研发资源,针对高技术门坎应用推出共阴驱动芯片新品: MBI5762与MBI5780。聚积共阴驱动芯片使用独家PLL倍频技术,实现低频模拟高频,降低驱动芯片功耗外,放大共阴架构的节能优势,也减少色偏等显示问题产生机会,使较低的LED面板温度在室内应用领域中带来更佳的使用体验。

MBI5762 | XR / VP LED显示屏
MBI5762产品特色包含: 48通道、最高32扫设计,可以支持240帧讯源输入,应用点间距横跨P4-P0.8mm;显示效果可达16-bit灰阶,7680Hz刷新率。MBI5762具备超视觉运算功能,可减轻拍摄时常见的低灰闪烁与扫描线问题。

显示效果上以MBI5762所制作的模块为例,可以看到低灰渐变画面平滑不跳灰、灰阶1/亮度0.06nit时,无区块竖条等显示问题。





MBI5780 | 超微小点间距mini-/micro-LED显示屏

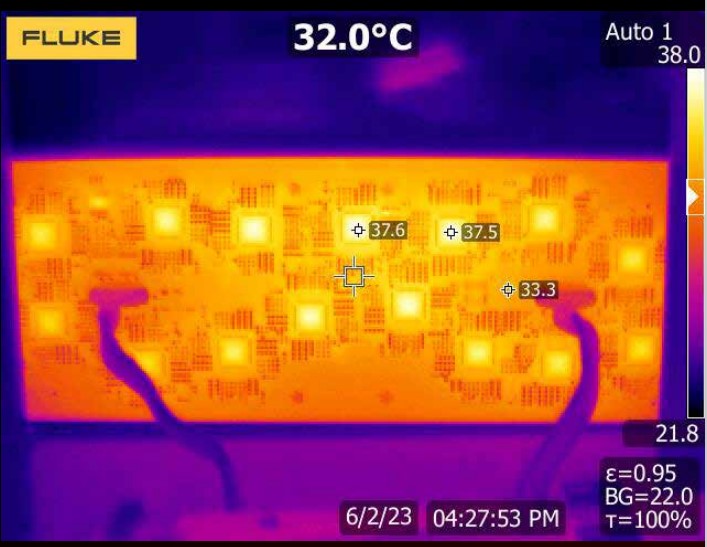

MBI5780产品特色包含: 48通道、行列扫架构、高集成、最高90扫设计,支持120帧讯源输入,最小应用点间距为P0.4mm,显示效果同样非常卓越。另外因为应用间距非常小,热功耗表现将影响显示效果。从MBI5780模块的热成像图可知热功耗性能表现优秀,有芯片与无芯片的PCB板面温差仅4度,且板子的均温也低于40度。


在深耕LED显示屏产业,聚积科技以共阴架构驱动新品支持XR/ VP高帧率应用需求,而在超微小点间距显示屏则透过解决热功耗,提升商用普及性,助力高阶显示应用蓬勃发展。


完整新品介绍请观赏由聚积科技LED驱动芯片产品经理杨哲皓所讲解的影片https://bit.ly/3M7BATc
