今年的聚积科技国际研讨会，适逢聚积20周年及5G跨世代应用的兴起，一整天的研讨会议程丰富，会场外的多元化LED显示应用及技术展示也引起参加者的热烈互动与讨论。

聚积科技在此次展示扩大为四大区，5G未来-高帧频展示体验区，高集成LED驱动IC区，支持64扫LED显示屏驱动IC区，以及mini-LED / micro-LED 驱动IC区。

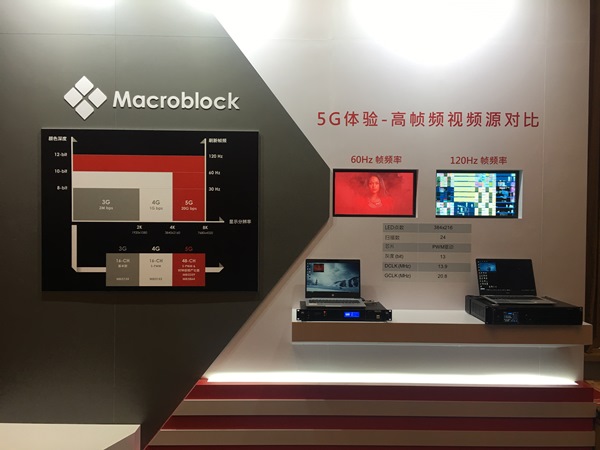

5G未来-高帧频展示体验区
5G 元年正式开跑，20Gbps 的数据传输速度，将LED显示屏应用一举推向高灰度视讯源(12bit)、高刷新帧频率(120Hz)、高显示分辨率(7680x4320) 的高规境界。当LED屏结合5G通讯，许多应用由不可能变成可能，如8K HDR 高画质影像显示、帧频率120Hz/144Hz 的云端电竞游戏、运动赛事高画质实时转播及VR/AR虚拟现实，影像无延迟，感受更真实。为了探讨产业内LED显示屏规格与5G世代的需求及挑战，我们在体验区对比展示了两个LED显示屏箱体，分别使用目前最常见的帧频率 (60Hz)，以及符合5G需求的高刷新帧频率 (120Hz)，可明显发现LED显示屏在传送120Hz帧频率时，依现行架构无法将庞大的资料量传送完毕，而造成画面无法显示的问题。此外，小点间距LED显示屏在5G世代也将遭遇到底下挑战: 1. 驱动IC数过多，PCB 摆件困难。 2. 控制讯号线太多，PCB布线困难。 3. 时钟频率提高，PCB 质量升级困难。为克服上述挑战，聚积科技积极投入大量研发资源，陆续发表相对应的高集成48通道LED驱动IC系列(MBI5359及MBI5864)，内建MOSFET及时钟频率，以节省控制讯号线，并提升时钟频率，同时提升PCB布建效率及质量。

高集成LED驱动IC区 (MBI5850, MBI5759, MBI5359)
在高集成LED驱动IC区里，我们同时展示三种不同架构产品: MBI5850, MBI5759 及MBI5359。MBI5850 展示区同时展演了电竞/租赁相关的影片及滚动灰阶图，以展现其16-bit灰阶效果的功能，应用市场则锁定高端租赁及高画质要求的LED显示应用，适用点间距范围从1.2~6mm。MBI5850属于行列扫架构的12通道高整合LED显示屏驱动IC，并拥有卓越级HDR功能 (在32扫设计下，同时保有16-bit灰阶及3840Hz刷新率)，对比度可达25000 : 1，并可完美表现16-bit灰阶效果。而行列扫架构的好处在于可简化LED显示屏模块PCB的布线设计，以降低人力及材料等制造成本，并提升生产效率。

MBI5759及MBI5359皆为48通道高整合LED显示屏驱动IC，主要是为了符合高规格LED显示屏走向超小间距(点间距0.5~1.5mm)时代的产品。MBI5759 为共阴极LED驱动架构，而MBI5359为共阳极LED驱动架构。一面32扫设计的LED显示屏，在使用MBI5359的卓越级HDR功能下，可达到真正的16-bit 灰阶显示效果，将10-bit影像输入源直接转化成16-bit 灰阶输出影像，并同时拥有3840Hz的高刷新率。此外，MBI5359也附有Dynamic+省电功能。而在共阴LED显示屏的架构下，使用 MBI5759配合共阴LED专用电源系统及驱动IC内的Dynamic+省电功能，共阴LED显示屏的耗电量将可大幅下降。而在画质表现方面，MBI5759可达到14-bit灰阶输出以提供高画质的影像输出。

聚积科技分别用三个LED显示屏箱体实际展演MBI5359在14-bit灰阶模式(SDR视讯源) 、MBI5359在16-bit灰阶模式(HDR视讯源) 、及MBI5759在14-bit灰阶模式(HDR视讯源)的显示效果及节电效果比较。观众可明显感受到搭载着MBI5359在16-bit灰阶模式(HDR视讯源)的LED显示屏箱体拥有最丰富的色彩表现，最佳的对比度(25,000:1)，及最多层次的色深表现。在此同时，共阴LED显示屏箱体则是利用MBI5759及特殊电源设计的优点，得以让LED显示屏功耗大幅下降，表面温度下降，并同时拥有高画质影像。

支持64扫之16通道LED显示屏驱动IC区 (MBI5754, MBI5254)
聚积首次亮相支持64扫之16通道LED显示屏驱动IC，此次分别推出两颗IC，一为MBI5754，属共阴LED驱动架构，另一为MBI5254，属于共阳LED驱动架构，此次展出箱体由蓝普视讯制作。由于最高的扫描数可支持到64扫，因此可降低驱动IC的使用数量，并维持一定的影像水平，且面对LED显示屏的高对比度干扰及色偏问题，也可明显的改善; 此外，显示画质规格最高可支持到14-bit灰阶及3840Hz刷新率。MBI5754适用的点间距为1.5~4.0mm，而MBI5254适用的点间距为1.0~6mm，适合应用包含演播室、中控室、舞台租赁等。

mini-LED / micro-LED 驱动IC区 (MBI5759, MBI5864)
此mini-LED / micro-LED 驱动IC区，主要是以点间距P0.625展示为主，分别采用2款48通道高集成LED驱动IC方案，一为现行的方案-共阴LED驱动IC-MBI5759，另一为最新推出的支持64扫的行列扫架构LED驱动IC -MBI5864。由于MBI5864是属于行列扫架构，再加上可支持的扫描数最多可达64扫，因此较现行方案可使用较少驱动IC，节省PCB布板空间，并降低模块功耗。此外，MBI5864的显示画质规格最高可支持到16-bit灰阶及3840Hz刷新率，使对比度达到25,000:1，符合卓越级HDR规格，而其适用的点间距为0.4~1.5mm。
